ترانسفورماتورهای توزیع یکی از اجزای مهم شبکههای برق هستند که وظیفه تغییر سطح الکتریکی به سطح دیگر و انتقال آن را برعهده دارند. این دستگاهها سطح ولتاژ برق تولیدی را به سطح مصارف خانگی تبدیل میکند. افزایش طول عمر این دستگاهها به دلیل سرمایهگذاری سنگین در ساخت و نصب، اهمیت پیدا میکند. صنایع سنگین، شبکههای تولید و توزیع برق شهری، صنعتی و دیگر موارد، به دلیل هزینههای زیاد ترانسفورماتورها، سعی میکنند تا جایی که راندمان حفظ شود، طول عمر دستگاهها را افزایش دهند.
عوامل کاهش راندمان ترانسفورماتور شامل، استرس حرارتی، آلودگی و رطوبت و اضافهبارهای مکرر میشود. در مقاله راهکارهای افزایش طول عمر ترانسفورماتورهای توزیع را براساس عوامل کاهشدهنده توضیح خواهیم داد.
عوامل کاهش دهنده طول عمر ترانسفورماتور
عوامل مختلفی وجود دارد که سرعت فرسودگی ترانسفورماتور توزیع را افزایش میدهد. این عوامل میتواند ناشی از مسائل فنی، انسانی و محیطی باشند. شناخت این عوامل به متخصصین برق کمک میکند تا برنامهریزی بهتری برای نگهداری بهتر و جلوگیری از آسیب دیدن دستگاه داشته باشند.
عوامل کاهنده طول عمر ترانسفورماتورهای توزیع شامل موارد زیر میشود:
- حرارت بیش از حد: جریان الکتریکی در ترانسفورماتورها حرارت بالایی تولید میکند، اگر این حرارت کنترل نشود، افزایش تلفات انرژی، آسیب به سیمپیچها و کاهش طول عمر دستگاه را به همراه دارد.
- پوسیدگی عایقها: روغنهای معدنی و سیلیکونی در ترانسفورماتورهای روغنی، هم نقش خنککننده دارند و هم وظیفه عایقبندی؛ در صورت بیتوجهی به آن یا استفاده از روغنهای نامرغوب، خاصیت عایق از بین میرود و خطر خرابی و کاهش طول عمر ترانسفورماتور افزایش مییابد.
- رطوبت: نفوذ رطوبت به داخل ترانسفورماتورها هم موجب کاهش خاصیت عایقها میشود و احتمال اتصال کوتاه افزایش پیدا میکند. در نتیجه عمر دستگاه کاهش پیدا میکند.
- آلودگی محیطی: گرد و غبار، دود و گازهای شیمیایی در محیطهای آلوده، روی بدنه دستگاه رسوب کرده و باعث ایجاد نشتی، خرابی و خطا در دستگاه میشود.
- رسوب و آلودگی روغن: ورود ناخالصی و ذرات آلودگی به روغن، توان خنککنندگی را کاهش داده و استهلاک دستگاه را بالا میبرد.
- کهنگی تجهیزات: تجهیزات ترانسفورماتورها، حتی در صورت نگهداری مناسب هم به مرور زمان دچار کهنگی میشود. عایقها و سیمپیچها به مرور زمان خاصیت خود را از دست میدهند و دچار استهلاک میشود. همین موضوع عمر مفید دستگاه را کاهش میدهد.

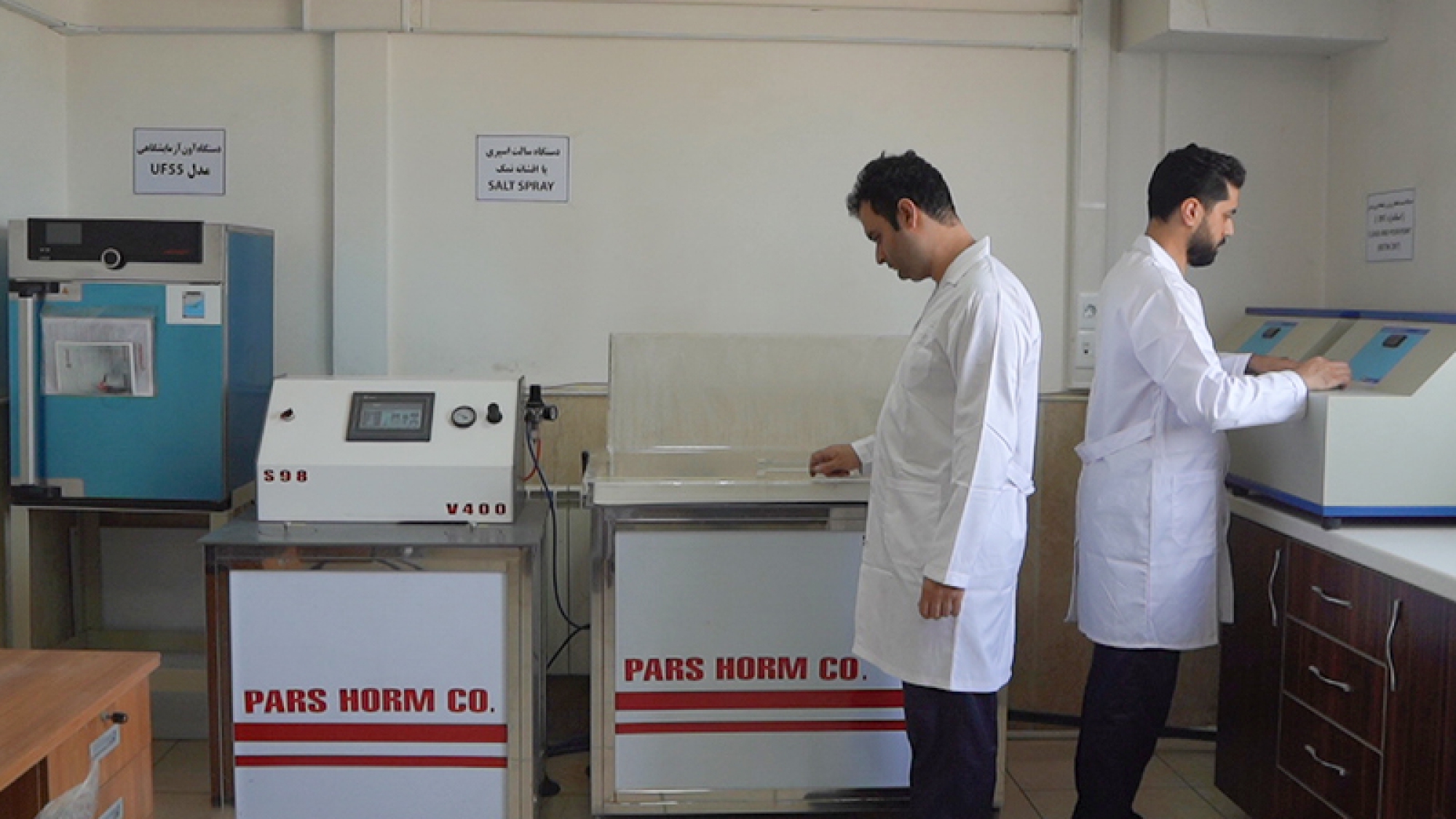

انواع راهکارهای افزایش طول عمر ترانسفورماتور
راهکارهای افزایش طول عمر ترانسفورماتورهای توزیع، شامل چندین دسته میشود. برای افزایش طول عمر ترانسفورماتور توزیع، بهترین روش استفاده ترکیبی از این راهکارها است. یعنی یک راهها را تنها استفاده نکنید و از چندین روش برای افزایش عمر دستگاه استفاده کنید.
راهکارهای افزایش طول عمر ترانسفورماتور شامل موارد زیر میشود:
- راهکارهای فنی و مهندسی: بهبود سیستمهای خنککننده، نظارت بر روغن و مدیریت دما؛
- راهکارهای عملیاتی: جلوگیری از اضافهبار مکرر، برنامهریزی زمانبندی تعمیرات و مدیریت بارگذاری؛
- راهکارهای محیطی و محل نصب: انتخاب محل مناسب برای نصب، کنترل رطوبت و آلودگی محیط؛
- راهکارهای انسانی: فرهنگسازی، آموزش کارکنان و تدوین دستورالعملهای استاندارد؛
- راهکارهای دیجیتال: نظارت آنلاین، تحلیل دادهها و استفاده از دستگاههای کنترل دیجیتال.
در ادامه تمامی این موارد را به طور کامل توضیح دادیم.
مدیریت دما و استفاده از سیستم خنککننده
گرما از اصلیترین عوامل کاهش طول عمر ترانسفورماتورها است؛ گرمای تولید شده توسط ترانسفورماتور باعث فرسودگی عایقهای کاغذی و روغنی میشود و مقاومت الکتریکی را کاهش میدهد. برای جلوگیری از این مشکلها چند راه وجود دارد:
- استفاده از فنهای خنککننده کمکی
- استفاده از رادیاتور
- نصب سنسور
- کنترل دورهای جریان روغن
این کارها از جمله راهکارهای فنی و مهندسی است که نیازمند دانش متخصصین است.
نگهداری و کیفیت روغن عایق
کاهش کیفیت روغن، ناشی از رطوبت، اکسیداسیون یا ذرات معلق میتواند مقاومت دیالکتریکی آن را کاهش دهد و موجب تخلیه جزئی انرژی یا جرقههای داخلی شود.
برخی از راهکارهای موجود، شامل موارد زیر میشود:
- انجام آزمایشهای دورهای، مانند آنالیز DGA
- بررسی رطوبت دستگاه
- تست ولتاژ شکست
- آزمایش اسیدیته روغن
- تعویض فیلترها و رطوبتگیرها
- تعویض به موقع روغن.
این آزمایشها، موجب سلامت روغن و حفظ خاصیت خنککنندگی دستگاه میشود. این موارد علاوهبر افزایش راندمان، عمر مفید ترانسفورماتور را هم افزایش میدهد.
جلوگیری از اضافهبار
بارگذاری بیش از ظرفیت نامی ترانسفورماتور توزیع، یکی از دلایل اصلی کهنگی زودرس و خرابی این دستگاههاست. این مشکلات نه تنها باعث افزایش حرارت میشود، بلکه فشار مکانیکی شدیدی به سیمپیچها و عایقبندی داخلی وارد میکند.
راهکارهای عملی برای جلوگیری از اضافهبار، از جمله موارد زیر است:
- کنترل لحظهای بار: سیستمهای کنترل آنلاین که جریان و توان مصرفی ترانسفورماتور را به صورت مداوم رصد کنند، میتوانند قبل از رد شدن بار از حد مجاز، هشدارهای لازم را بدهند.
- نصب رلههای حفاظتی: رلههای جریان بالا و اضافه بار، مانند رله بوخهولتس، که در صورت افزایش جریان انرژی، بیش از حد مجاز، یا وقوع عیب داخلی، ترانسفورماتور را از مدار خارج میکند.
- تحلیل دادههای مصرف: بررسی الگوهای مصرف در فصول مختلف، (مانند تابستان که مصرف سیستمهای خنککننده افزایش پیدا میکند)، میتوان پیشبینی کرد که نیاز به ظرفیت بیشتری برای ترانسفورماتور نیاز است.
- مدیریت توزیع: توزیع مناسب انرژی باعث میشود، انرژی به طور مناسب بین دستگاهها تقسیم شده و از بارگذاری بیش از حد روی یک ترانس جلوگیری شود.

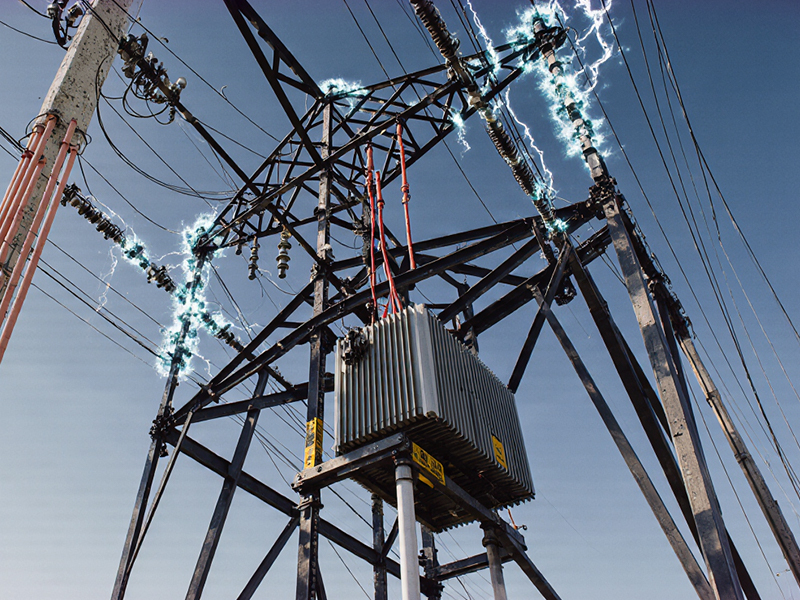

حفاظت دربرابر اضافه ولتاژ یا صاعقه
اضافهولتاژهای لحظهای، یکی از مخربترین عوامل برای ترانسفورماتورهای توزیع هستند که میتوانند باعث از بین رفتن عایق و سوختن سیمپیچها شود. این افزایش ولتاژ میتواند از صاعقه یا کلیدزنی ناگهانی (Switching) در شبکه برق ناشی شود.
استفاده از سیستمهای امنیتی و حفاظتی از راههای افزایش طول عمر ترانسفورماتور توزیع است؛ برخی از این سیستمها شامل موارد زیر میشود:
- برقگیر (Lightning Arresters):
برقگیرها به صورت موازی با ترانسفورماتور، بین فاز و زمین نصب میشوند. در شرایط عادی، این سیستم به عنوان یک عایق عمل میکند و جریانی از داخل آن عبور نمیکند. اما به محض فراتر رفتن جریان از ولتاژ نامی برقگیر، مقاومت به شدت کاهش پیدا میکند و جریان اضافی به زمین منتقل میشود. - سیستمهای ارتینگ (Earthing Systems):
سیستمهای ارتینگ، مجموعهای از تجهیزات هستند که یک سیستم الکتریکی را به زمین متصل میکنند تا ایمنی آنها را افزایش دهند. هدف اصلی این سیستم، فراهم کردن یک مسیر با مقاومت بسیار پایین برای عبور جریانهای الکتریکی ناخواسته یا بیش از ولتاژ نامی دستگاه است. این سیستم به تخلیه انرژی و انتقال آن به زمین کمک میکند و باعث جلوگیری از آسیبهای احتمالی میشود. - مدار شکن (Circuit Breaker):
مدار شکن یک سوئیچ مکانیکی خودکار است که برای محافظت از مدار الکتریکی در برابر خطرات ناشی از اضافه بار استفاده میشود. این سوئیچها در صورت بروز خطا یا اضافهبار جریان، به سرعت مدار را قطع میکند تا از گسترش آسیب به ترانسفورماتور جلوگیری شود.
کنترل رطوبت و آلودگی محیطی
رطوبت، نمک و گرد و غبار موجود در محیط اطراف، در صورت انباشت، باعث پوسیدگی عایقها و نشتی جریان میشود. به همین دلیل کنترل رطوبت و آلودگی محیط از راهکارهای افزایش عمر ترانسفورماتورهای توزیع است.
روشهای محافظت از رطوبت و آلودگی محیطی شامل موارد زیر میشود:

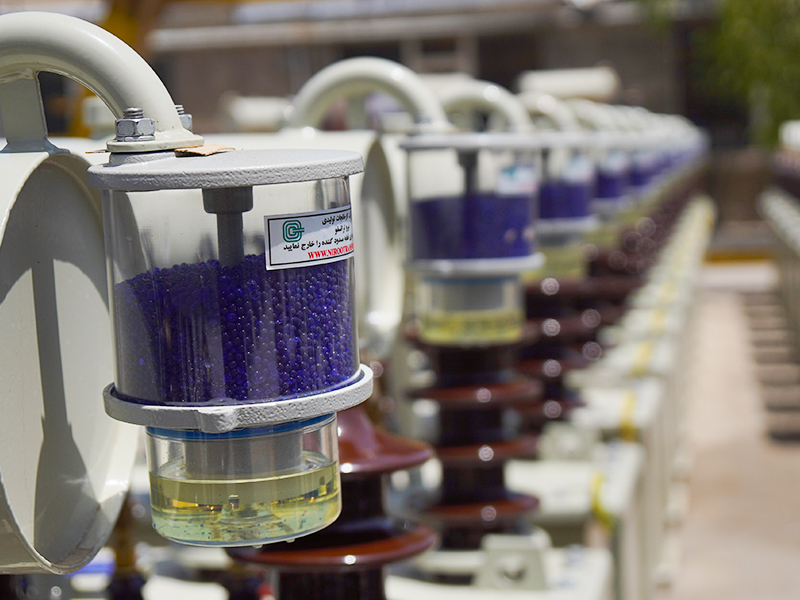

- رطوبتگیر: وسایل رطوبتگیر مختلفی وجود دارد، ولی در ترانسفورماتورها پرکاربردترین ماده برای جذب رطوبت و جلوگیری از ورود آن به داخل روغن، سیلیکاژل است.
- آببندی: درزها و شکافهای موجود در بدنه اگر به خوبی بسته نشوند، رطوبت و آلودگی وارد ترانسفورماتور میشود.
- درپوش حفاظتی: بخشهایی مانند بوشینگها یا ورودی کابلها، بیشتر در معرض آلودگی و نفوذ رطوبت هستند. درپوشهای حفاظتی با طراحی مناسب مانع تجمع گرد و غبار و ورود قطرات باران میشود.
- پاکسازی بوشینگها: آلودگیهای سطحی بوشینگها میتواند یک مسیر جریان الکتریکی ناخواسته روی سطح مقره ایجاد میکند که نتیجه آن، کاهش طول عمر دستگاه میشود. پاکسازی دورهای این قسمتها، از ایجاد جریان الکتریکی جلوگیری میکند.
آموزش و فرهنگسازی نیروی کار
بسیاری از مشکلاتی که عمر مفید ترانسفورماتورهای توزیع را کاهش میدهند، ناشی از خطاهای انسانی است. اوپراتورها باید با انواع علائمهای هشدار آشنا باشند؛ مانند تغییر رنگ سیلیکاژلها، تغییر صدا، افزایش حرارت و دما آشنا باشند تا اقدامات محافظتی لازم را انجام دهند.
برگزاری کلاسها و آموزشهای دورهای به آنها در استفاده درست از دستگاه کمک کرده و باعث بالا رفتن سطح دانش نیروها، هنگام استفاده از ترانسفورماتورهای توزیع می شود.

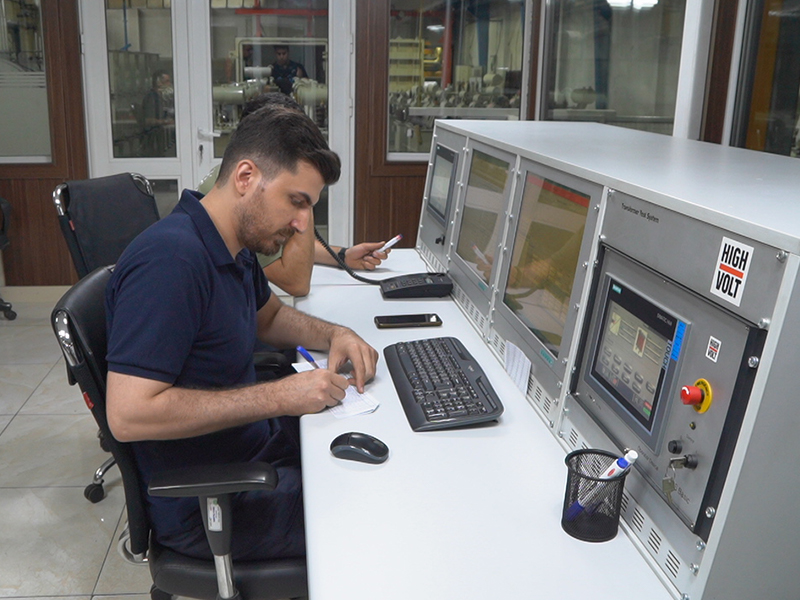

استفاده از تکنولوژیهای هوشمند
خوشبختانه تکنولوژی به قدری پیشرفت کرده که بتوان از آنها برای افزایش طول عمر ترانسفورماتورهای توزیع استفاده کرد. تکنولوژیها شامل سیستمهای اعلان هشدار زودهنگام، کنترل حرارت، قطع اضطراری و … میشود.
برخی از این تکنولوژیها شامل موارد زیر میشود:
- سیستم کنترل نظارتی و گردآوری دادهها – SCADA
- آنالیز گاز آنلاین – DGA
- نظارت آنلاین بوشینگها – bushing monitoring systems
- سیستمهای پایش حرارتی – Temperature & Thermal Monitoring
- کنترل هوشمند سیستم خنککننده – Smart Cooling Control
- نظارت مبتنی بر اینترنت اشیاء و فضای ابری – IoT & Cloud-based Monitoring
سخن پایانی
ترانسفورماتورهای توزیع از ستون فقرات شبکههای برقرسانی هستند که راندمان کاری آنها بسیار بالا است. بیشتر این دستگاهها به صورت شبانهروزی در حال فعالیت هستند و کار انتقال سطح انرژی را انجام میدهند. به دلیل هزینههای بالا و دشواریهای نصب، افزایش طول عمر ترانسفورماتورهای توزیع یکی از اقدامات ضروری برای صنایع و شبکههای برقرسانی است.
عوامل زیادی موجب کاهش عمر مفید این دستگاهها میشوند. عوامل فنی، محیطی و انسانی در این امر دخیل هستند. در این مقاله توضیح دادیم که با استفاده از راهکارهای فنی، عملیاتی، مدیریتی، انسانی و هوشمند میتوانید تا حد زیادی جلوی هدر رفت تلفات و کاهش عمر دستگاه را بگیرید؛ همچنین استراتژیهای افزایش طول عمر ترانسفورماتور توزیع را به طور کامل معرفی کردیم.
