تفاوت ترانسفورماتور هرمتیک و روغنی | کدام برای پروژه شما مناسب‌تر است؟

خرید ترانسفورماتور توزیع یکی از کلیدی‌ترین تصمیمات در هر پروژه صنعتی، ساختمانی یا توزیع برق است. این انتخاب تاثیر مستقیم بر هزینه سرمایه (CapEX)، هزینه‌های عملیاتی و ایمنی کل سیستم می‌گذارد. دو گزینه اصلی در بازار ترانسفورماتور توزیع، مدل‌های هرمتیک (Hermetically sealed) و مدل‌های روغنی با منبع انبساط (کنسرواتوری) هستند.

هر کدام از این ترانسفورماتورها مخارج سرمایه و هزینه‌های نگهداری و عملیاتی متفاوتی دارند و با توجه به ساختارشان، هرکدام کارکردهای متفاوتی دارد. این مقاله به تمامی مهندسان پروژه‌های ساختمانی و صاحبان صنایع کمک می‌کند تا با شناخت هر کدام از این دو ترانسفورماتور توزیع و درک تفاوت‌‌هایشان، انتخاب بهتری برای پروژه‌های خود داشته باشند. همچنین این مقاله یک مکمل عالی برای دانشجویان رشته برق، گرایش قدرت است.

ساختار و طراحی؛ نقطه آغاز تفاوت

ترانسفورماتور روغنی به دو دسته هرمتیک و روغنی با منبع انبساط (کنسرواتوری) تقسیم می‌شود. هرکدام از این دستگاه‌‌ها با توجه به طراحی، دارای کاربرد، شرایط نگهداری، سطح دسترسی و شرایط محیطی متفاوتی هستند. برای درک دقیق تفاوت ترانسفورماتور کنسرواتوری با هرمتیک باید با طراحی اولیه آن‌ها آشنایی داشت.

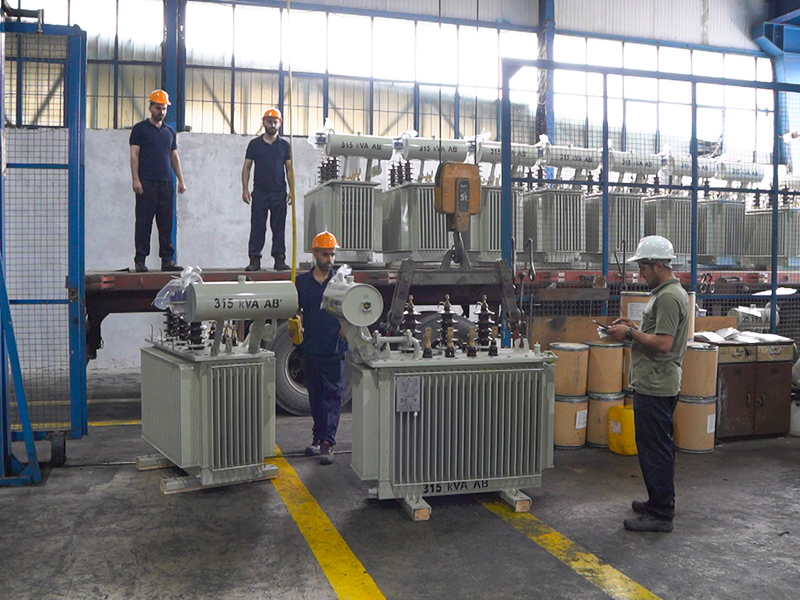

تراسنفورماتور روغنی با منبع انبساط (کنسرواتوری)

 ترانسفورماتور کنسرواتوری سال‌هاست که در شبکه‌های توزیع برق استفاده می‌شود و  به نوعی جزو قدیمی‌های این حوزه به حساب می‌آید. این دستگاه یک منبع انبساط در بخش فوقانی خود مخزن اصلی دارد. با افزایش دما، روغن منبسط می‌شود و این منبع انبساط، حجم اضافه را جذب می‌کند. در بالای سطح روغن، فضای خالی وجود دارد که از طریق یک رطوبت‌گیر حاوی سیلیکاژل با هوای بیرون در تماس است. ترانسفورماتور روغنی با منبع انبساط دارای ساختار ساده‌ای است ولی نیاز به سرویس دوره‌ای و تعویض سیلیکا ژل دارد.

ترانسفورماتور هرمتیک

در این مدل، تمامی اجزای داخلی، که شامل  سیم‌پیچ‌‌ها، هسته آهنی و روغن می‌شود، درون یک سیستم کاملا بسته و آب‌بندی شده قرار  گرفته است؛ یعنی هیچ تماسی با هوای بیرون ندارد. این ويژگی مانع عبور رطوبت و اکسیژن به داخل روغن و تجهیزات می‌شود و در نتیجه کیفیت روغن و عایق‌ها پایین نمی‌آید.

جبران انقباض و انبساط روغن در این ترانسفورماتورهای هرمیتک  به دو روش انجام می‌شود:

• بالشتک گاز نیتروژن: در بالای محفظه روغن، فضایی با گاز نیتروژن خشک تحت فشار قرار می‌گیرد و نوسانات روغن را جذب می‌کند. طراحی این مدل با دیواره‌های صلب و رادیاتورهای خنک‌کننده انجام می‌شود.
• بدنه انعطاف‌پذیر: برخی از ترانسفورماتورهای هرمتیک دارای بدنه انعطاف‌پذیری هستند. این بدنه‌ها با انقباض یا انبساط روغن، تغییر شکل می‌دهند و نیازی به بالشتک نیتروژنی ندارند.

به دلیل طراحی بسته و عایق‌بندی شده، ترانسفورماتورهای هرمتیک نیازی به سیستم تنفسی یا رطوبت‌گیر ندارند؛ در نتیجه این ترانس‌‌ها نیازی به هزینه‌های تعمیر و نگهداری نخواهند داشت.

تفاوت‌های اصلی عملکردی و فنی

حال که با طراحی هر دو مدل آشنا شدیم، تفاوت‌های اصلی در عملکرد فنی، شرایط نگهداری و ساختاری این دو مدل ترانسفورماتور را ذکر می‌کنیم:

• نگهداری:
  مدل روغنی با منبع انبساط نیاز به بازرسی دوره‌ای، تعویض فیلترها، سیلیکاژل‌ها و آزمایش کیفیت روغن دارند. اما ترانسفورماتورهای هرمتیک نیازی به نگهداری ندارند.
• عمر مفید:
  ترانسفورماتورهای روغنی با منبع انبساط، به دلیل تماس مستقیم با هوا، امکان اکسیداسیون و کاهش عمر مفید روغن را افزایش می‌دهد. ترانسفورماتورهای هرمتیک به دلیل جلوگیری از این تماس، عمر بالاتری دارند.
• ریسک نشت:
  ترانسفورماتورهای هرمتیک به دلیل عایق‌بندی کامل، امکان نشت کمتری دارند؛ در صورتی که ترانسفورماتورهای روغنی با منبع انبساط ریسک نشت روغن دارند.
• تعمیرات:
  مدل‌های هرمتیک به دلیل محفظه کاملا بسته خود، در صورت نشت یا خرابی، قابلیت تعمیر سخت‌تری دارند؛ اما ترانسفورماتورهای کنسرواتوری، با امکان نشت بالا، تعمیرپذیری راحت‌تری دارند.
• ابعاد و نصب:
  ترانسفورماتور هرمتیک ابعاد جمع و جورتر و کوچک‌تری دارد و به دلیل عدم نیاز به منبع انبساط و دیگر تجهیزات جانبی، نصب آن راحت‌تر است.
• هزینه سرمایه و هزینه عملیاتی:
  هزینه سرمایه (اولیه) ترانسفورماتورهای هرمتیک به دلیل تکنولوژي ساخت جدیدتر و مدرن‌تر دارای بیشتر از مدل‌های روغنی با منبع انبساط هستند. اما همانطور که گفته شد، این مدل‌ها به دلیل نیاز به نگهداری، هزینه‌های عملیاتی بیشتری در طولانی مدت خواهند داشت.

راهنمای خرید ترانسفورماتور هرمتیک و روغنی با منبع انبساط

دیگر وقت آن رسیده که به سوال اصلی خود جواب دهیم. کدام یک از ترانسفورماتورهای توزیع مناسب پروژه شما هستند؟ احتمالا با شناخت ویژگی‌هایی که در طول مقاله گفتیم خودتان می‌توانید به این سوال پاسخ دهید؛ ولی به طور خلاصه موارد استفاده هرکدام به شرح زیر است:

موارد استفاده ترانسفورماتور هرمتیک:

• پروژه‌های فضای بسته، آلوده یا مرطوب
• نیاز به کار بدون توقف
• دسترسی دشوار به محل نصب
• نیاز به طول عمر و قابلیت اطمینان بالا
• پروژه‌هایی با پروتکل‌های محیط‌زیستی

موارد استفاده ترانسفورماتور روغنی با منبع انبساط:

• پروژه‌های فضای باز یا با شرایط محیطی پایدار
• در دسترس بودن تجهیزات و تیم فنی
• بودجه اولیه محدود و نیاز به توان بالا
• نبود مشکل در صورت توقف کار

سخن پایانی

هر دو ترانسفورماتور روغنی با منبع انبساط و هرمتیک، جزو ترانسفورماتورهای توزیع با سیستم خنک‌کننده روغنی هستند. هیچکدام بر آن یکی برتری مطلق ندارد ولی تکنولوژی ساخت ترانسفورماتورهای هرمتیک جدید‌تر و به روزتر است.

اگر مشکلی برای هزینه اولیه بیشتر ندارید، انتخاب ترانسفورماتور هرمتیک گزینه هوشمندانه‌تری است. اما اگر فکر می‌کنید برای شروع پروژه نیازی به هزینه‌های زیاد نیست، مدل روغنی با منبع انبساط را انتخاب کنید؛  ولی در نظر داشته باشید که هزینه‌های نگهداری و مخارج عملیاتی این مدل بیشتر از مدل‌های هرمتیک است. همچنین امکان نشت و خرابی مدل‌های هرمتیک کمتر است.

سؤالات متداول

آیا ترانسفورماتورهای هرمتیک گران‌تر هستند؟

در هزینه اولیه بله، اما به دلیل حذف هزینه‌های نگهداری، در بلندمدت اقتصادی‌تر خواهند بود.

آیا می‌توان جای ترانسفورماتور روغنی، مدل هرمتیک نصب کرد؟

بله، فقط باید به ابعاد فیزیکی و مسیرهای کابل‌کشی و خنک‌کاری توجه شود.

کدام مدل ایمنی بیشتری دارد؟

هر دو مدل اگر با تجهیزات حفاظتی مناسب نصب شوند، ایمن هستند. تفاوت در نوع ریسک است: روغنی نشت‌پذیر است؛ هرمتیک حساس‌تر به فشار داخلی.
