ترانسفورماتورها یکی از اجزای اصلی کلیدی شبکههای برقرسانی به صنایع و اماکن مختلف است. وظیفه اصلی این دستگاه، تبدیل سطح ولتاژ الکتریکی به میزان لازم برای استفاده در صنعت و حتی مصارف خانگی. این دستگاه با استفاده از فرایند القای الکترومغناطیسی کار میکند و بدون تلفات انرژی، ولتاژ را از سطحی به سطح دیگر تغییر میدهد. برای مثال، ولتاژ انتقال ۴۰۰ کیلوولت را به ولتاژ توزیع ۴۰۰ ولت (مصارف صنعتی) میرساند.
اما همه ترانسفورماتورها شبیه به هم نیستند. به دلیل موارد مختلف مصرف انرژی الکتریکی، انواع ترانسفورماتور وجود دارد که در این مقاله به طور کامل، دستهبندیهای مختلف، بر اساس کارکرد، محل نصب، تعداد فاز، سیستم خنککننده و نوع هسته بررسی خواهیم کرد.

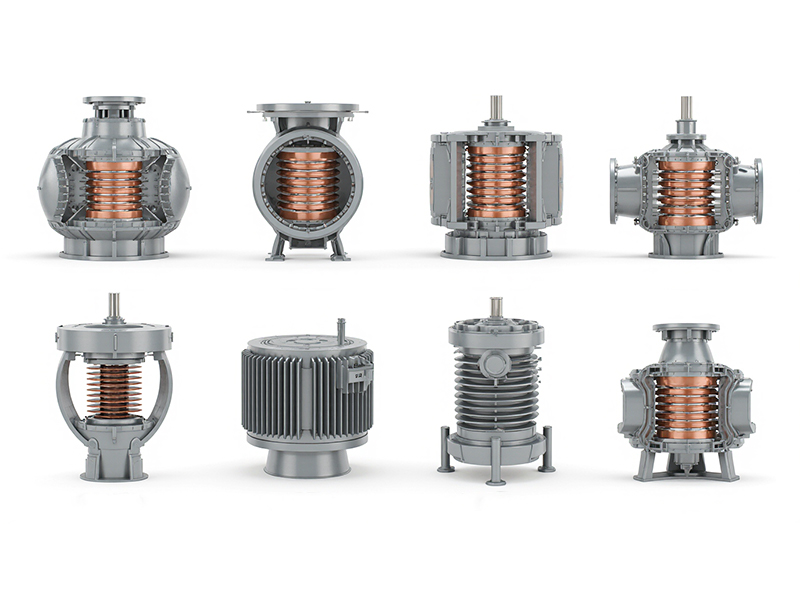

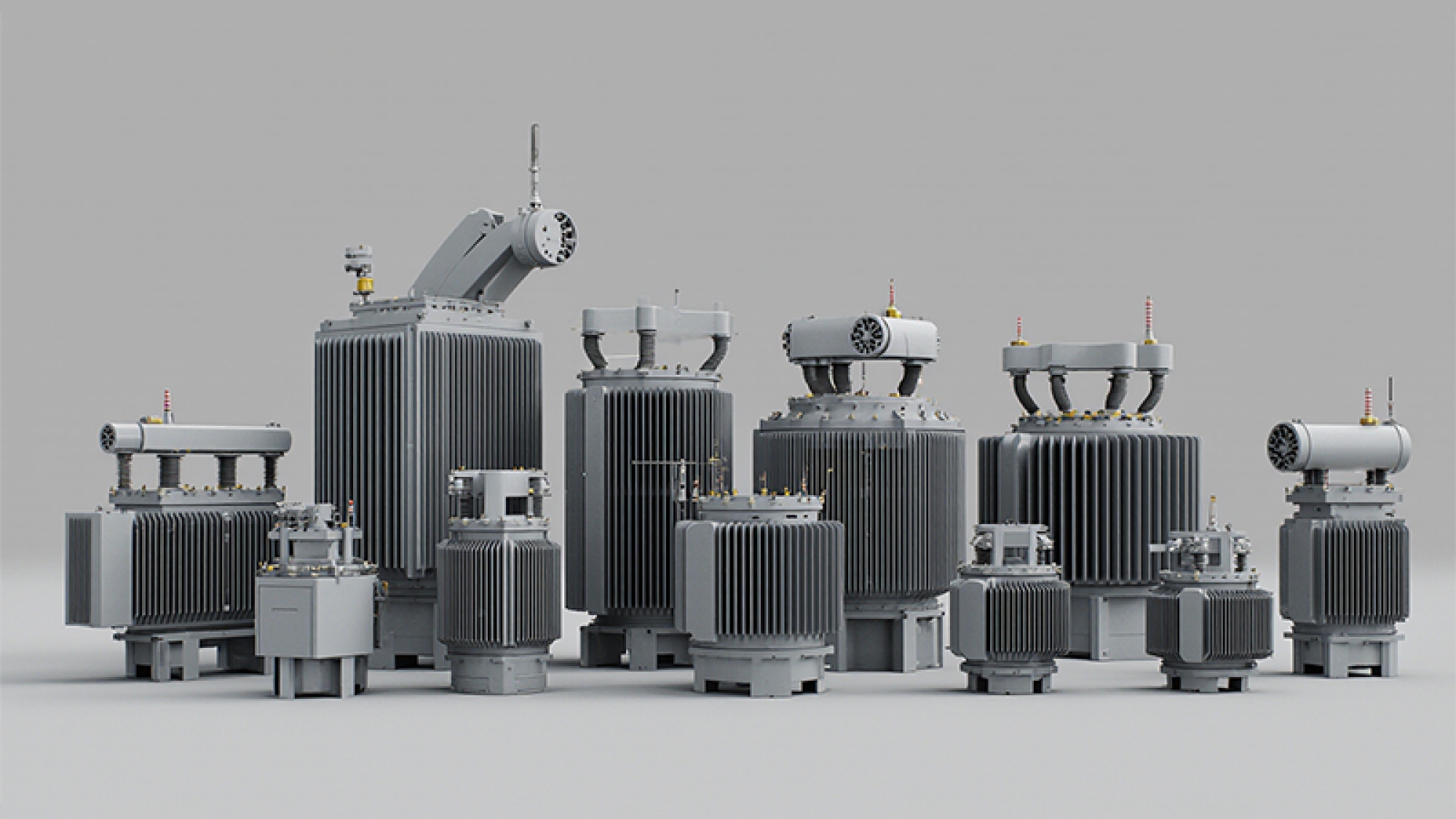

انواع دستهبندیهای ترانسفورماتور
انرژی الکتریکی، هنگام تولید، انتقال و توزیع، میزانهای متفاوتی دارد. برای مثال هنگام تولید ۳۰ کیلوولت است ولی زمان انتقال به ۴۰۰ کیلوولت میرسد. یا هنگام انتقال که ۴۰۰ تا ۲۳۰ کیلوولت دارند، برای استفاده در اماکن مسکونی یا درمانی مانند بیمارستانها به ۴۰۰ یا ۲۳۰ ولت میرساند. همه این تغییرات سطح انرژی کار ترانسفورماتورهاست که در دستهبندیهای مختلف قرار میگیرند.
لیست کامل انواع دستهبندی ترانسفورماتور به شرح زیر است:
- کارکرد: مانند ترانسفورماتور توزیع و قدرت
- محل نصب: مانند ترانسفورماتور زمینی و هوایی
- تعداد فاز: مانند ترانسفورماتور تکفاز و سهفاز
- سیستم خنککننده: مانند ترانسفورماتور روغنی و خشک
- نوع هسته: مانند ترانسفورماتور هستهای و پوستهای
در نظر داشته باشید که یک ترانسفورماتور میتواند هم در دستهبندی قدرت قرار بگیرد و هم روغنی و سهفاز باشد. این دستهبندیها در خرید ترانسفورماتور مناسب با محیط و نیازهای پروژه نقش مهمی دارند.
دستهبندی ترانسفورماتور بر اساس کارکرد
کارکرد یکی از مهمترین دستهبندیهاست که در صنایع زیرساختهای برقی بسیار استفاده میشود. مهمترین انواع عبارتند از:

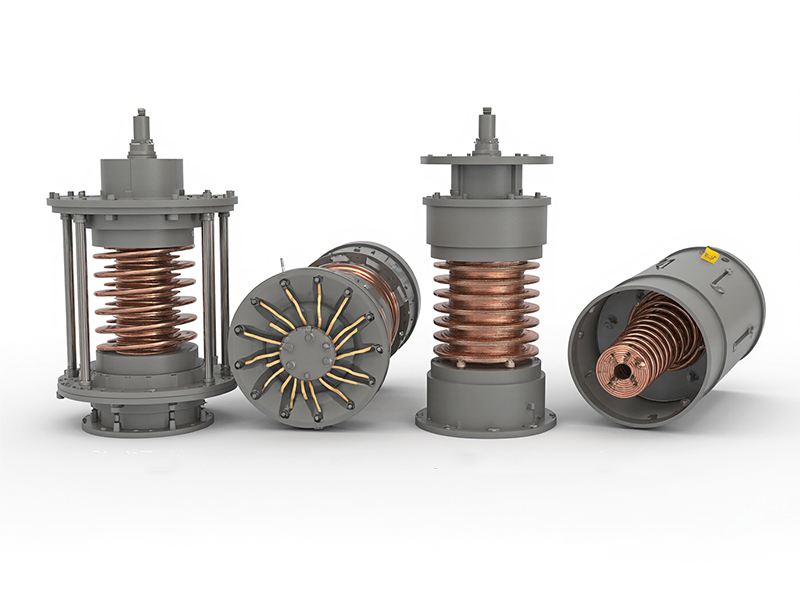

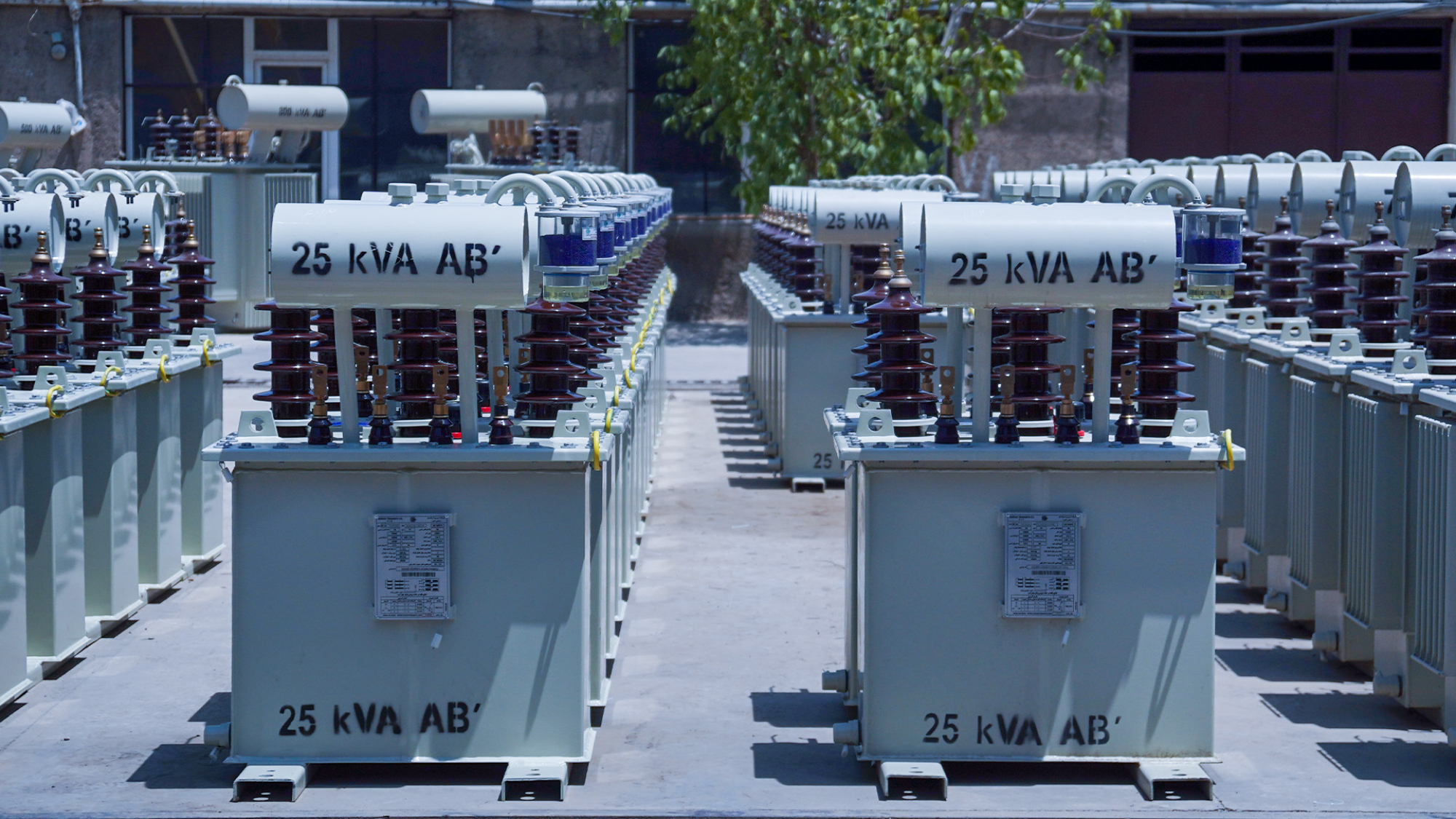

- ترانسفورماتور توزیع:
این مدل ترانسفورماتورها در انتهای حلقه برقرسانی شهری قرار میگیرند و سطح انرژی الکتریکی تولیدی (۲۰ کیلوولت) را به میزان لازم برای مصارف خانگی و شهری (۲۳۰ – ۴۰۰ ولت ) کاهش میدهند. ابعاد این مدل، کوچکتر از ترانسفورماتورهای قدرت است ولی تعداد بیشتری از آنها در شبکههای برق شهرها و روستاها به کار میرود. ترانسفورماتورهای توزیع در ایران اغلب روغنی هستند و در تعداد فازهای مختلف ساخته میشوند. - ترانسفورماتور قدرت:
از این ترانسفورماتورها، برای افزایش توان الکتریکی در نیروگاهها و ایستگاههای اصلی تولید شبکه برق، استفاده میشود. وظیفه اصلی این دستگاه افزایش ولتاژ تولیدی (مثلا از ۲۰ کیلوولت) به ولتاژهای بسیار بالاتر (مانند ۴۰۰ کیلوولت) برای انتقال در مسیرهای طولانی است. این دستگاهها در تعداد محدودتر ولی با ابعاد بزرگتری تولید میشوند. - ترانسفورماتور اندازهگیری:
این ترانسها در سیستمهای AC برای اندازهگیری دقیق مقادیر انرژی الکتریکی (مثل ولتاژ، جریان، انرژی و …) در مدارهای فشار قوی استفاده میشوند. این دستگاهها دو نوع دارد؛ ترانس جریان (CT) که کار کاهش جریانهای بزرگ به مقادیر قابل اندازهگیری را دارد و ترانس ولتاژ (PT) که ولتاژهای بالا را به سطح ایمن و قابل اندازهگیری برای ابزارها میرساند. - ترانسفورماتور جوشکاری:
این دستگاه نوعی ترانسفورماتور کاهنده است که مخصوص فرایندهای صنعتی، مانند جوشکاری قوس الکتریکی، ساخته شده است. این دستگاه، ولتاژ بالای برق شهری (۲۳۰ ولت) را به سطح بسیار پایین (۲۰ تا ۵۰ ولت) کاهش میدهد، در حالی که جریان خروجی را، تا چند صد آمپر، افزایش میدهد. ترکیب ولتاژ پایین و جریان بالا، یک قوس الکتریکی ایجاد کرده که از آن برای ذوب فلزات و اتصال دو قطعه فلزی به هم استفاده میشود. - ترانسفورماتور ایزوله:
این دستگاه برای جداسازی کامل الکتریکی بخشهای مختلف یک مدار به کار میرود. این دستگاه دارای نسبت سیمپیچ یک به یک است؛ یعنی ولتاژ خروجی و ورودی آن یکی است. ترانسفورماتور ایزوله نقشی در کاهش یا افزایش ولتاژ ندارد؛ بلکه صرفا برای حذف اتصال فیزیکی یا الکتریکی مستقیم بین سیمپیچهای اولیه و ثانویه است.
دستهبندی بر اساس سیستم خنککننده
سیستمهای خنککننده یکی از بخشهای مهم ترانسفورماتورها هستند که نقش مهمی در کاهش تلفات، افزایش راندمان و طول عمر دستگاهها دارند. ترانسفورماتورها از نظر سیستم خنککننده به دو دسته زیر تقسیم میشوند:

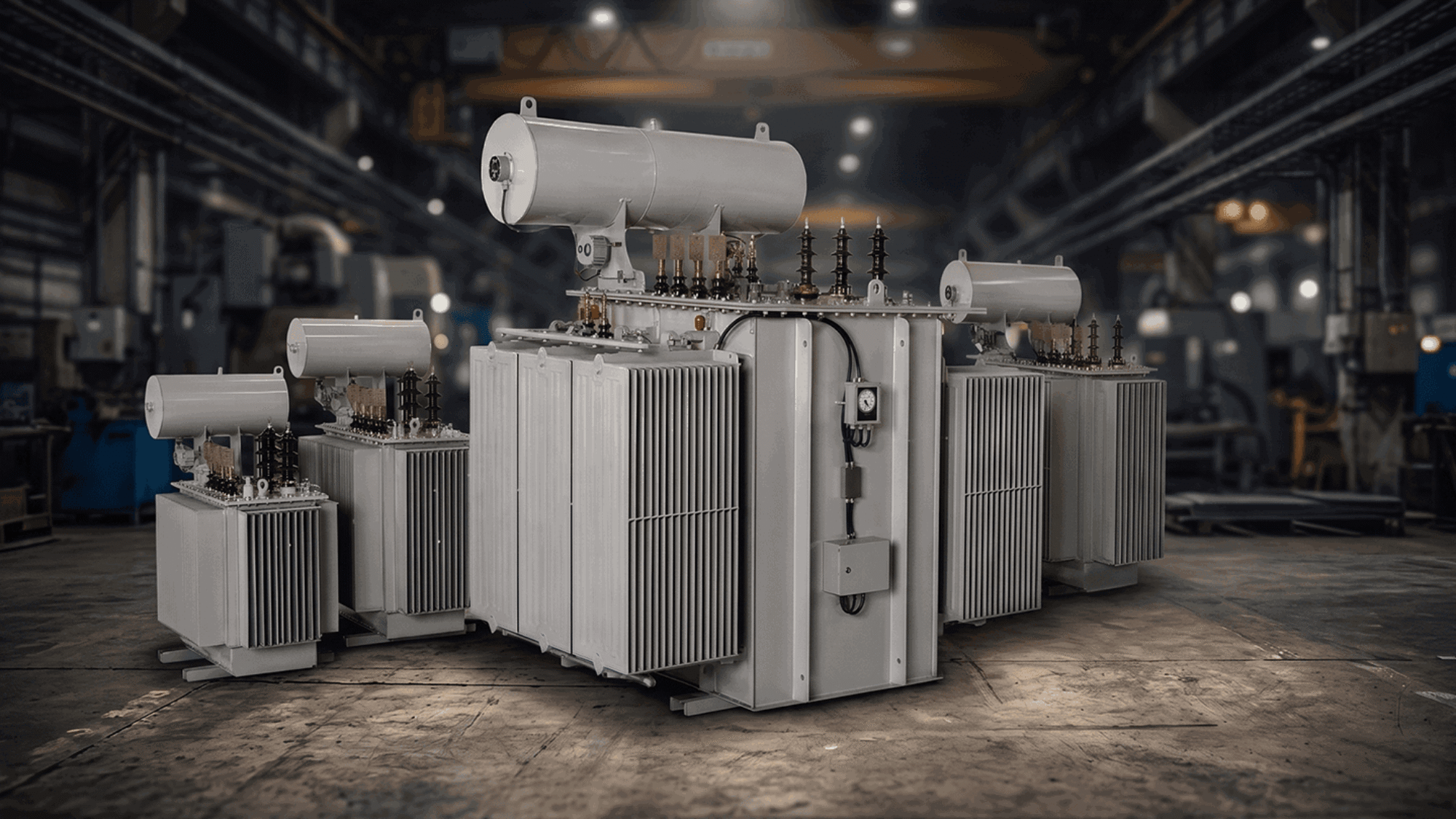

- ترانسفورماتور روغنی:
مدلهای روغنی، رایجترین سیستمهای خنککننده هستند که از روغنهای معدنی یا سیلیکونی برای خنک کردن دستگاه استفاده میکنند. خود این ترانسفورماتورهای روغنی به دو دسته با منبع انبساط و هرمتیک تقسیم میشوند. روغنهای مخصوص از هدر رفت الکتریکی جلوگیری میکنند و حرارت را انتقال میدهند تا سیمپیچها و هسته بیش از حد داغ نشوند. از این مدلها بیشتر در فضاهای باز و بزرگ استفاده میشود. - ترانسفورماتورهای خشک:
ترانسهای خشک، برخلاف ترانسهای روغنی که از روغن مخصوص برای عایقبندی و خنککنندگی استفاده میکنند، از هوا یا رزین بهره میبرند. این مدلها ایمنی بالاتری دارند و کمتر در معرض آتشسوزی قرار میگیرند. به همین دلیل موارد مصرف این ترانسفورماتورها در مکانهای بسته و امکان مسکونی است.
دستهبندی بر اساس محل نصب
این ترانسفورماتورها همانطور که از اسمشان مشخص است، براساس محل نصبشان دستهبندی میشوند.
دو نوع ترانسفورماتور براساس محل نصب وجود دارد که به شرح زیر است:
- ترانس زمینی (Pad – mounted): این دستگاهها در محفظههای بسته و روی زمین نصب میشوند و از ابعاد بزرگی برخوردارند. این ترانسها بیشتر برای شبکههای توزیع شهری کاربرد دارند.
- ترانسهای هوایی (Pole – mounted): این مدل، ترانسهایی است که روی تیرهای برق مخصوص نصب میشوند و بیشتر برای محلههای کم جمعیت و مناطق روستایی استفاده میشوند.
دستهبندی بر اساس تعداد فاز
سیستمهای برقرسانی به دو صورت تکفاز و سهفاز عمل میکنند که هرکدام از کاربردهای مخصوصی برخوردارند. ترانسفورماتورها نیز باید متناسب با این سیستمها ساخته شوند.
دو مدل ترانسفورماتورها، شامل موارد زیر است:
- ترانسفورماتور تک فاز: برای بارهای کوچک و مصارف خانگی به کار میرود. نصب سادهتری دارند و در مکانهایی که نیاز به توان بالا نیست استفاده میشوند.
- ترانسفورماتور سهفاز: مخصوص مصارف صنعتی و شبکه انتقال برق. این مدلها بازدهی بیشتر، ظرفیت بالاتر و پایداری مناسبی دارند.
دستهبندی بر اساس نوع هسته
ترانسفورماتورها براساس نوع هسته به دو دسته تقسیم میشوند. طراحی و شکل هر هسته، تاثیر مستقیم بر بازدهی، میزان تلفات، وزن و ابعاد ترانسفورماتور میگذارد.
دو نوع ترانسفورماتور براساس هسته به شرح زیر هستند:
- ترانسفورماتور هستهای (Core type):
در این ساختار، سیمپیچهای اولیه و ثانویه روی دو ساق مجزا قرار میگیرند و شار مغناطیسی در مسیری مستطیلی یا U شکل بین این دو ساق جریان پیدا میکند. این مدل هسته، به دلیل طراحی ساده و تحمل توان بالا، بیشتر در ترانسهای قدرت استفاده میشود. - ترانسهای پوستهای (Shell type):
در این مدل ترانسها، سیمپیچها در وسط قرار گرفته و هسته به طور کامل دور آنها را احاطه کرده است. این طراحی باعث توزیع متقارن میدان مغناطیسی و افزایش استحکام مکانیکی دستگاه میشود. به همین دلیل از ترانس پوستهای در محیطهایی که نیاز به مقاومت بالاتری در برابر ضربه یا ارتعاش باشد استفاده میشود.
سخن پایانی
ترانسفورماتورها بر اساس ویژگیهای گوناگون از جمله کارکرد، نوع سیستم خنککننده، محل نصب، تعداد فاز و نوع هسته دستهبندی میشوند. شناخت دقیق این دستهبندیها برای انتخاب ترانس مناسب در صنایع مختلف اهمیت دارد؛ چرا که هر نوع ترانس، مزایا و محدودیتهای خاص خود را دارد. بهعنوان مثال، ترانس قدرت برای انتقال انرژی در مسافتهای طولانی طراحی شده، در حالیکه ترانس توزیع وظیفه تأمین برق خانگی را بر عهده دارد. یا ترانس خشک برای محیطهای داخلی امنتر است، در حالیکه ترانس روغنی در شبکههای بزرگ کارآمدتر عمل میکند.
سوالات متداول
۱. مهمترین انواع ترانسفورماتور کداماند؟
ترانسفورماتور قدرت، توزیع، اندازهگیری (PT) و (CT)، ایزوله و جوشکاری از پرکاربردترین انواع هستند.
۲. تفاوت ترانس روغنی و خشک چیست؟
ترانس روغنی از روغن بهعنوان خنککننده و عایق استفاده میکند و بیشتر در فضاهای باز به کار میرود. ترانس خشک فاقد روغن است و برای محیطهای بسته و ایمن مناسبتر است.
۳. ترانس تکفاز بهتر است یا سهفاز؟
این موضوع به نوع مصرف بستگی دارد. برای مصارف خانگی و بارهای سبک، تکفاز کافی است. اما در صنایع و شبکههای قدرت، ترانس سهفاز بازدهی و ظرفیت بالاتری دارد.
۴. چرا شناخت انواع ترانسفورماتور مهم است؟
انتخاب صحیح ترانس باعث افزایش طول عمر تجهیزات، کاهش تلفات انرژی و بهینهسازی هزینهها در صنعت و شبکه برق میشود.
