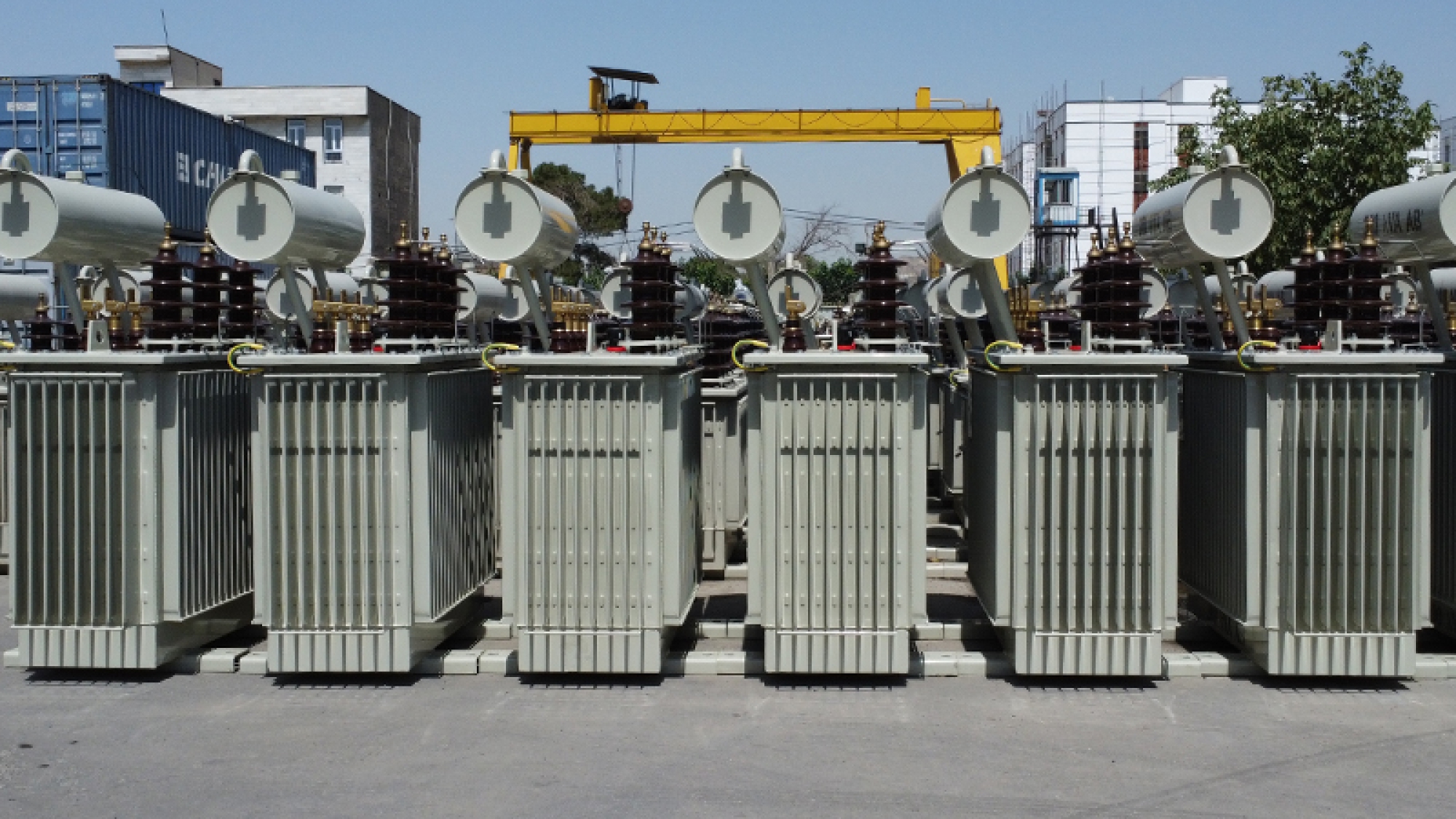

انواع ترانسفورماتور توزیع؛ روغنی، خشک، تکفاز و سه‌فاز

ترانسفورماتور توزیع وسیله‌ای است که اکثر ما در خیابان، یک نوع از آن‌ها را دیده‌ایم. این تجهیزات، برق تولید شده در نیروگاه‌ها را به ولتاژ قابل استفاده برای مصارف عمومی تبدیل می‌کنند. مجمع‌های مسکونی بزرگ، مراکز درمانی، ادارات مهم، شرکت‌ها و کارخانه‌ها از مصرف‌کنندگان این دستگاه‌ها هستند. ترانسفورماتور توزیع براساس نوع عایق‌بندی، محل نصب و تعداد فاز دسته‌بندی می‌شود. ما در این مقاله قصد داریم تا انواع ترانسفورماتور توزیع را در دسته‌بندی‌های مختلف معرفی کنیم؛ تا انتخاب بهتری برای پروژه‌های خود داشته باشید.

ترانسفورماتور توزیع چیست؟ انواع آن کدام است؟

ترانسفورماتورهای توزیع، دستگاه‌های الکترومغناطیسی هستند که ولتاژ برق وارد شده از نیروگاه را (بین ۱۰، ۲۰ و ۳۰ کیلوولت) به میزان مصرف عمومی (برای مثال ۴۰۰ تا ۲۳۰ ولت) کاهش می‌دهد. این دستگاه، آخرین حلقه از زنجیر انتقال انرژی هستند و مستقیما بر کیفیت و پایداری جریان برق تأثیر می‌گذارند.

وظایف اصلی ترانسفورماتور توزیع شامل: کاهش ولتاژ به میزان مصرف عمومی – کاهش تلفات انرژی در فرایند تولید – تأمین برق برای بارهای مختلف (مانند مسکونی، تجاری، صنعتی) می‌شود.

ترانسفورماتور توزیع در انواع زیر دسته‌بندی می‌شود:

• نوع عایق‌بندی و سیستم خنک‌کننده:
  ترانسفورماتورهای توزیع براساس عایق‌بندی و روش‌های خنک‌کننده به دو نوع روغنی و خشک تقسیم می‌شوند.
• محل نصب:
  ترانس‌ها براساس محل نصب نیز تقسیم می‌شوند. ترانس‌های زمینی را درون محافظ فلزی مقاوم نصب می‌کنند و مدل‌های هوایی را روی تیر برق‌های مخصوص.
• تعداد فاز:
  تعداد فاز نیز از دیگر مواردی است که طبق آن ترانسفورماتورها را دسته‌بندی می‌کنند. برخی از این دستگاه‌ها تکفاز و برخی دیگر سه‌فاز هستند.

انواع ترانسفورماتور توزیع براساس عایق‌بندی و سیستم خنک‌کننده

ترانسفورماتور توزیع براساس عایق‌بندی و سیستم خنک‌کننده به دو دسته روغنی و خشک تقسیم می‌شود. ترانسفورماتور روغنی، که خود به انواع مختلفی تقسیم می‌شود، مدلی است که از روغن معدنی یا سیلیکونی، به عنوان عایق الکتریکی و خنک‌کننده استفاده می‌کند؛ این روغن با انتقال حرارت از سیم‌پیچ‌ها و هسته به رادیاتور، دمای دستگاه را کنترل کرده و از ایجاد قوس الکتریکی جلوگیری می‌کند.

ترانسفورماتورهای خشک، مدل‌هایی هستند که از هوا یا مواد جامدی مانند رزین اپوکسی برای عایق‌بندی و دفع حرارت استفاده می‌کنند. این مدل‌ها به دلیل نداشتن مایعات قابل اشتعال، در محیط‌های بسته و حساس به آتش‌سوزی، ایمنی بیشتری دارند. انتخاب نوع عایق‌بندی به عوامل مختلفی مانند محل نصب، الزامات ایمنی، میزان بودجه و شرایط آب و هوایی پروژه بستگی دارد.

انتخاب مناسب ترانسفورماتور براساس عایق‌بندی، در جلوگیری از تلفات انرژی و عملکرد طولانی‌مدت دستگاه نقش مهمی دارد.

انواع ترانسفورماتور توزیع براساس محل نصب

دو دسته‌بندی ترانسفورماتور توزیع براساس محل نصب، شامل ترانس زمینی (pad-mounted) و هوایی (pole-mounted) می‌شود. ترانس‌های زمینی معمولا در داخل محافظ فلزی مقاوم و ایمن قرار می‌گیرند و به دلیل طراحی جمع و جور، قابلیت نصب در فضاهای محدود، مناطق با تراکم بالا و شبکه کابل‌کشی زیرزمینی را دارند.

مدل‌های زمینی به دلیل بسته بودن محفظه، ایمنی بیشتری دربرابر استفاده‌های غیر مجاز و شرایط محیطی مختلف را دارند. در مقابل ترانس‌های هوایی روی تیرهای برق مخصوص نصب می‌شوند. از این مدل در مناطق روستایی و حاشیه‌ای که فضای کافی روی زمین وجود ندارد استفاده می‌شود.

محل نصب علاوه‌بر مسائل فنی، به موارد امنیتی، شرایط محیطی و شبکه تولید برق هم بستگی دارد و تاثیر مستقیمی بر راندمان و طول عمر ترانسفورماتور توزیع می‌گذارد.

انواع ترانسفورماتور توزیع براساس تعداد فاز

ترانسفورماتورهای توزیع از نظر تعداد فاز به دو دسته اصلی تک‌فاز و سه‌فاز تقسیم می‌شوند. ترانسفورماتور تک‌فاز معمولاً برای تأمین برق در مصارف کوچک‌تر مانند واحدهای مسکونی، فروشگاه‌ها و تجهیزات خاص صنعتی با نیاز توان محدود به کار می‌رود و ساختار ساده‌تری دارد. در مقابل، ترانسفورماتور سه‌فاز توان بالاتری ارائه می‌دهد و برای تغذیه شبکه‌های توزیع صنعتی، مجتمع‌های بزرگ، و مناطق با مصرف برق زیاد استفاده می‌شود. این مدل از سه سیم‌پیچ اولیه و سه سیم‌پیچ ثانویه تشکیل شده که به‌صورت ستاره یا مثلث متصل می‌شوند تا ولتاژ و جریان را متناسب با نیاز شبکه تغییر دهند. انتخاب بین تک‌فاز و سه‌فاز به ظرفیت موردنیاز، نوع بار، و ساختار شبکه برق بستگی دارد و تأثیر زیادی بر راندمان و پایداری تأمین انرژی خواهد داشت.

نکات مهم در انتخاب ترانسفورماتور توزیع مناسب

همانطور که در طول مقاله گفتیم، ترانسفورماتورهای توزیع بر سه اساس دسته‌بندی می‌شوند؛ اما به این معنی نیست که هرکدام یک ترانسفورماتور جداگانه هستند. بلکه یک ترانسفورماتور توزیع می‌تواند همزمان روغنی، زمینی و سه‌فاز باشد. صاحبان مشاغل و مدیران پروژه‌های بزرگ و کوچک باید با توجه به نیازهای خود ترانسفورماتور توزیعی را انتخاب کنند که ویژگی‌های متناسب با نیاز آن‌ها را داشته باشد.

هنگام انتخاب ترانسفورماتور توزیع مناسب این نکات را در نظر بگیرید:

• ظرفیت اسمی: دستگاه شما باید با میزان مصرف فعلی و رشد آینده شبکه متناسب باشد.
• راندمان انرژی: انتخاب شما باید مدل‌هایی باشد که تلفات انرژی کمتری داشته باشد.
• شرایط محیطی: برای مناطق مرطوب یا اشتعال‌پذیر باید، مدل‌های سازگار پیشنهاد می‌شود.
• هزینه نگهداری: ترانسفورماتورها دستگاه‌هایی با هزینه نگهداری مختلف هستند که باید با توجه به بودجه و هزینه‌ها مدل مناسب را انتخاب کنید.

سخن پایانی

ترانسفورماتور توزیع، یکی از حیاتی‌ترین اجزای شبکه برق است که بدون آن انتقال انرژی به مصرف‌کنندگان ممکن نیست. آشنایی با انواع آن بر اساس عایق‌بندی، محل نصب و تعداد فاز، به مهندسان، پیمانکاران و حتی مصرف‌کنندگان بزرگ کمک می‌کند تا بهترین گزینه را انتخاب کنند. انتخاب درست، علاوه بر تضمین پایداری برق، هزینه‌های عملیاتی را نیز کاهش می‌دهد و بهره‌وری شبکه را افزایش می‌دهد.
